芬兰Kibron公司MicroTrough LB膜分析仪6大优势：
1、微探针技术：微探针具有抗化学腐蚀、对阳离子表面活性剂无吸附、具有良好的表面润湿等性能。传统的铂金板技术会对一些阳离子表面活性剂存在一定的吸附作用，导致测试表面膜压时存在一些误差。
2、系统模块化：模块化系统使用方便、性价比更高。例如采用模块化设计的测量槽，通过模块化的温控板来控制温度，不用动温控板就可以快速更换测量槽。市场上的很多是测量槽与温控板一体，更换槽的同时要同步更换温控配件。Kibron的浸渍提拉镀膜模块是一种独立的提膜镀膜设备，该浸渍提拉膜升降模块可以固定在膜分析仪的基座上使用，也可以单独使用。其他品牌是一体化设计，不能单独使用。
3、全球最高分辨率0.06uN/m，其他品牌通常是0.1 uN/m。
4、滑障速率范围0.004-280mm/min，通常其他品牌的最小速率是0.1mm/min。在低速精密制备薄膜领域，Kibron拥有无与伦比的优势。
5、提供大尺寸镀膜井，较其他品牌更大，能做更大的基片材料的沉积。同时垂直镀膜的速率更宽0.06-300mm/min，尤其在高速领域，具有明显的优势。最大镀膜冲程150mm，远远高于市场上同类品牌。
6、系统配备透明丙烯酸保护罩，保护朗缪尔槽并防止灰尘进入。
芬兰Kibron LB膜分析仪参数：
测量范围：10μN/m
分辨率：1μN/m
尺寸：33×14×6(h)cm（13×5.5×2.4英寸）
重量：3.55 kg（7.8 lbs
优点
芬兰Kibron公司是极具创新能力的高科技公司，专注的开发界面膜研究的相关设备。MicroTroughXS标准型膜分析仪/朗缪尔槽，由Kibron设计和制造，是全世界最畅销的膜分析仪/朗缪尔槽，拥有无与伦比的多功能和高精度，是一款便携式的实验室研究工具。其Microtough系列产品可用于对相分离、相变、微区形成、成核过程和在单层膜组装密度精确控制中酶的作用的实时荧光成像。它也十分适用于两亲性单层膜的布鲁斯特角显微镜和X-射线反射的测量。也可被当作一个张力计使用，监控在非常低的亚相体积下所期望得到组成的脂质单层和药物/肽等物质的相互作用。膜分析仪在应用化学、生物膜、脂质体、集成光学、非线性物理、光电学、稀释活性源、LB膜、超分子构型等领域都有广泛的用途。
总览

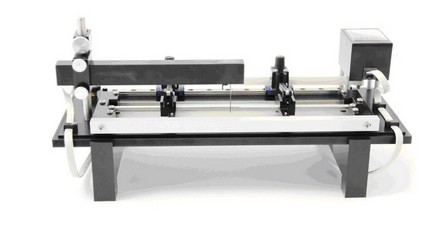

用通用的Kibron MicroTroughX，能够研究等温线、脂类单分子层、沉淀物LB膜等——具有无与伦比的灵敏度和精度。
Kibron公司生产的MicroTroughX是一款一体化的实验室工具，使得研究者能够进行各种各样的表面化学实验。使用Kibron附件，能够把仪器转换成Langmuir-Blodgett槽，一台标准的表面张力仪，一台表面电势的记录装置等等。
Kibron MicrotroughXL的面积更大（带有新型的高精度测量槽），MicroTroughXS则提供标准的测量槽。
Kibron膜分析仪的核心技术是0.2μg分辨率Kibron传感器，能够高灵敏度（优于0.01 mN/m）地检测表面压力和测量压缩等温线，同时具有优秀的重现性。由于天平的灵敏度，我们不需要有大的弯液面，我们精确制作的微型探针就足以记录表面张力。通过看AquaPi的测量过程就能了解这项技术的优势。而且，我们从不推荐使用滤纸作为威廉板，因为这将会导致臭名昭著的色谱效应：材料从膜的损失和错误的面积/分子值。
Kibron膜分析仪/朗缪尔槽由科学家为科学家来设计：我们了解表面化学，从科学基本知识和课堂一直到尖端研究。
应用
●蛋白质、多肽渗透进入磷脂单层膜；
●二维蛋白质结晶；
●监测酶在单层膜上的运动，酶运动进入单层膜记录表面压、等温线、等压线等数据；
●研究药物、多肽及蛋白与脂质相互作用；
●单层膜的荧光显微镜及光谱；
●确定药物的表面活性及CMC；
●表面势的研究；
●LB膜沉积，沉积LB膜在云母等基底上再进行AFM研究；
●X射线及中子反射研究，傅利叶红外光谱研究；
●布鲁斯特角显微镜，椭圆偏振法；
●核算与阳离子脂质结合体；
●表面张力测量；
●分光镜测量；
优点
●MicroTroughX是一台通用紧凑便携的设备；
●5分钟之内即可安装调整到实验状态；
●仪器对振动不敏感，无须防震台；
●可以通过磁力搅拌进行动力学研究，也可以在保护气环境中开展实验；
●超高灵敏度：1μN/m的超高灵敏度下监控测量表面压力及压缩等温线；快速实时探测表面压力的改变，而无须进一步将信号叠加和平均；无信号迟滞现象；使用微型金属探针取代威廉板而不会牺牲灵敏度；
●亚相(Subphase)体积小：微型金属探针及超高灵敏度的微天平能测量微体积亚相，300微升体积可以测量表面张力、20毫升体积可以记录单层膜压缩等温线的表面势；能对微量亚相样品进行混合及调节温度；可以减少实验材料的浪费，尤其是样品较少或昂贵的情况下；
●MicroTroughX可以将LB膜沉积在非常小的基底上；
●模块化设计：最大化增加灵活性，帮助用户设计一些特殊的实验；增加不同的附件实现多功能测量，朗缪尔槽、标准的张力仪、表面势记录等；
●高灵敏度记录表面势：分辨率优于1mV、优秀的信噪比；
●平稳准确的滑障：微步进马达控制滑障平稳准确地滑动；滑障精确的定位决定了计算每个分子所占面积的准确性；平稳的滑动防止膜形成亚稳态，而亚稳态在比较表面结构时会导致错误的结果；
●高精度、高性价比的测量槽：由高纯度聚四氟乙烯及特殊合金制成，结果更准确，实验重现性更好；
●友好的软件界面：电脑精确控制测量过程，直观的数据和图表界面，操作便利；
●传感器和测量探针位置可方便调整，能和任何品牌的布鲁斯特角显微镜、红外显微镜、荧光显微镜、X射线显微镜联用，观察单分子层的表面性质。
标准附件
X层沉积配件：尺寸：长柄勺直径30 mm、长度100 mm。连接在朗缪尔－布罗吉－沉积结构底座上的轨套上。测试片尺寸为40×28 mm。可沉积多层膜，并可做交替。
RT-100缎带槽：利用同轴聚四氟乙烯缎带来压缩薄膜，来达到很高的表面压力。可结合膜X沉积附件使用，可进行荧光显微和光谱测量。
微型点表面电势传感器：分辨率和精度优于1 mV。连接在底座结构的轨套上。3 mL以上的亚相体积能够同时测量表面电势和表面压力。样品能进行磁力搅拌。出色的信噪比。
TCP温度控制板：连接到循环水浴。
附件介绍
在标准的膜分析仪基础上添加一些附件能扩展实验的研究内容。酶动力学、LB膜沉积、报告表面电势、荧光成像、布鲁斯特角显微镜等等。
一、附件
微型点表面电势测量模块：微型点是一种微尺寸的即插即用型配件，用于记录单分子层的表面电势。Kibron微型点的低噪音（＜1 mV）无与伦比，其分辨率和重现性其他竞争品牌都无法达到。
缎带槽Ribbon trough：利用同轴聚四氟乙烯缎带来压缩薄膜，来达到很高的表面压力。

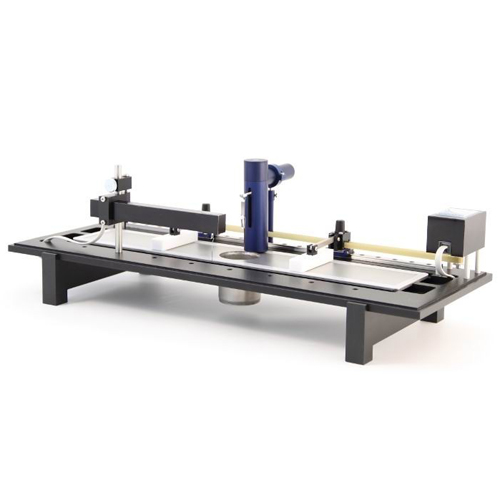

朗缪尔-布罗吉升降器：这个坚固的简单装置易于安装和使用，允许亲水膜作为LB膜在固体基板进行可控沉积。
温度控制板：需接循环水浴来控温。
二、工具
探针装卸器：快速、安全装卸测量探针。
探针维护站：存放测量探针，便于清洁测量探针以及存放探针装卸器。

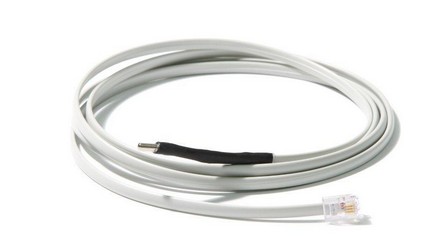

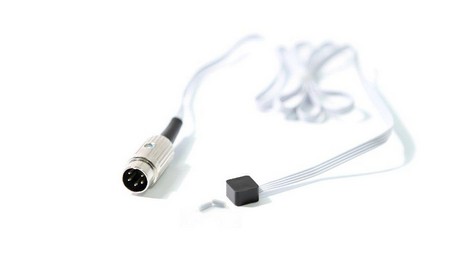

温度探头：精确测量样品温度。
测量探针：抗化学腐蚀、具有良好的表面润湿性能、Du Noüy-Padday技术、能测微量样品
表面压力/表面张力最为精确的测量技术是测量弯液面，这就是Kibron优于其他表面张力仪竞争者的原因，这也是隐藏在Kibron公司后面的无与伦比的产品性能的唯一秘密。Kibron产品采用了精确的测定技术彻底革新了表面张力的测定。经过多年的经验，Kibron证实了这是一种毫无疑问的绝对精确的测定表面张力的方法，不像环形探针和Wilhelmy板方法，杆状方法非常适合测量高粘性的液体：油、聚乙烯、绘画颜料等。

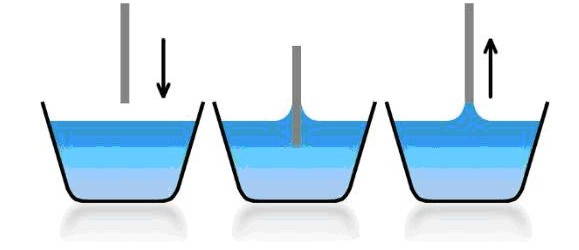

高精度的Du Noüy方法最早是由Padday等人所提出的(J Chem Soc Far Trans 71:1919-1931,1974)。这种技术非常简单：将一根细杆（不是一个环或者一个板）浸没到样品中，然后拔出，对最大的力进行测定。探针的直径是不相干的，只有直径变化才需要重新校准。Kibron公司的所有仪器都是全自动的并且检测快速。当利用一个已知表面张力的液体做完校正后就没必要去修正。弯液面的重量仅仅依赖于表面张力、杆的直径以及液体的密度（参见上述Padday et al的文章）。
微型磁力搅拌器：包括微型磁力输出头和磁力控制器
滑障：特氟龙或聚甲醛树脂
三、测量板
特氟龙多孔板：特氟龙多孔板带注射孔用于测量渗透过程。标准型和加长型都适用。特氟隆多孔板是专门设计用来监测多肽或药物透过脂质膜的过程。
表层镀特氟龙的铝多孔板：铝表面镀了层特氟龙，带注射孔，用于测量多肽、药物透过脂质膜。可选择磁力搅拌器。样品体积1.3ml。

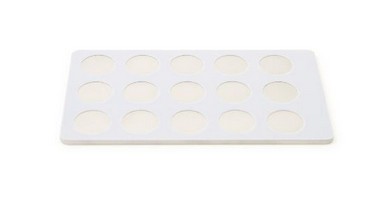

多孔板：玻璃底多孔板，孔内侧为特氟龙，适合研究多肽、药物透过脂质膜。当研究的材料体积很有限时，样品的体积只有300微升，可选磁力搅拌器。
四、测量槽
特氟龙郎缪尔槽：

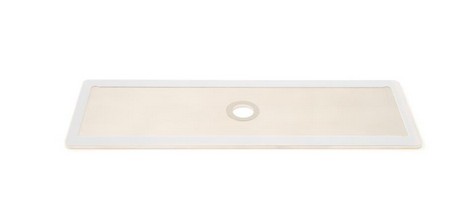

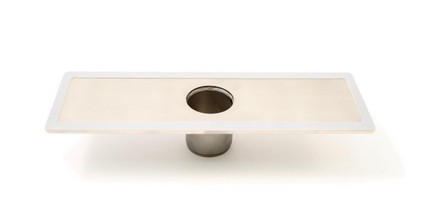

朗缪尔-布罗吉槽：槽中心有深孔，用于浸没测量板来进行镀膜

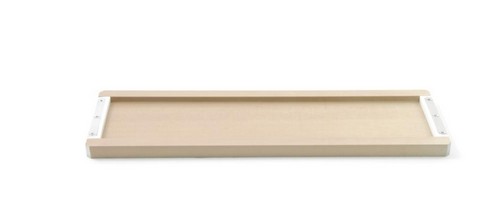

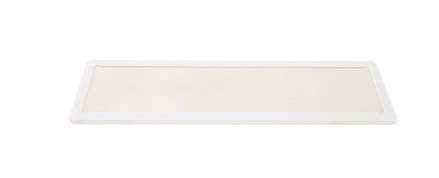

标准朗缪尔槽：可测量亲水脂分子单分子层压缩等温线，槽内侧为特氟龙材质，基座合金材质。
朗缪尔槽用于荧光成像分析：槽中心有一个石英玻璃圆窗，便于倒置荧光显微镜观察朗缪尔膜的荧光成像。
Zero-order槽：特殊设计的特氟龙槽，用于研究单分子层膜的酶反应。
LB膜分析仪技术参数
1、外形尺寸
●主机尺寸：33×14×6(h)cm（13×5.5×2.4英寸）和52×19×6(h)cm（20×7.5×2.4英寸）
●总重量：3.55 kg（7.8 lbs）
●丙烯酸外壳：阻止气流对薄膜的扰动、灰尘积累到界面中。可利用保护气体来减少荧光显微法和光谱法时的氧化和光漂白
●外形尺寸：延展槽，外部底盘尺寸：51.6×19 cm（20.3×7.5英寸）和51.6×19 cm（20.3×7.5英寸）
2、膜面积的控制
●栏障：由亲水惰性聚合物（聚甲醛树脂）制成。也可定制聚四氟乙烯制成的疏水栏障。
●压缩速度：在0.004～280 mm/min范围内自由变动（单栏障）
●测量误差：≤0.1%
●栏障移动：高精度微步进马达确保对面积控制得非常精确和平稳流畅
●软件：所有测量由计算机控制，可连续实时进行数据补偿
3、表面积的测量
●原理：威廉法，使用直径0.51 mm的特种合金丝。不会产生传统铂金板所产生的滞后现象；也不会出现采用滤纸时的干燥和盐累积现象，那会产生很明显的误差
●动态范围：0～300 mN/m
●常压控制：丙烯酸外壳和保护气体（氩气、氮气）阻止膜的氧化，将显微镜使用和光谱学中的光漂白最小化，因而可连续监测表面压力
●分辨率：1µN/m
●温度传感器：在实验过程中自动检测和显示温度，分辨率为0.1℃
4、测量槽
●材质：合金和高纯度聚四氟乙烯（特氟龙）。多种材质可选，可根据客户需要定制。
●体积：300µL（表面压力测量）（多孔板），22mL和45 mL（朗缪尔槽）、55mL和100 mL（朗缪尔－布罗吉槽）。样品可进行磁力搅拌。
●面积：延展槽，内面积为39.3×5.9 cm(15.5×2.3英寸)和39.3×5.9 cm(15.5×2.3英寸)
独特优势
●仪器对振动不敏感，无须防震台；
●5分钟之内即可安装调整到实验状态；
●可以通过磁力搅拌进行动力学研究，也可以在保护气环境中开展实验；
●超高灵敏度：
★1μN/m的超高灵敏度下监控测量表面压力及压缩等温线；
★快速实时探测表面压力的改变，而无须进一步将信号叠加和平均；无信号迟滞现象；
★使用微型金属探针取代威廉板而不会牺牲灵敏度；
●样本体积小：
★微型金属探针及超高灵敏度的微天平能测量微体积样本，300微升体积可以测量表面张力、20毫升体积可以记录单层膜压缩等温线的表面势；
★能对微量样品进行混合及调节温度；
★可以减少实验材料的浪费，尤其是样品较少或昂贵的情况下；
●模块化设计：
★最大化增加灵活性，帮助用户设计一些特殊的实验；
★增加不同的附件以实现多功能测量：朗缪尔槽、标准的张力仪、表面势记录等；
●高灵敏度记录表面势：分辨率优于1mV、优秀的信噪比；
●平稳准确的滑障：
★微步进马达控制滑障平稳准确地滑动；
★滑障精确的定位决定了计算每个分子所占面积的准确性；
★平稳的滑动防止膜形成亚稳态，而亚稳态在比较表面结构时会导致错误的结果；
●高精度、高性价比的测量槽：由高纯度聚四氟乙烯及特殊合金制成，结果更准确，实验重现性更好；
●友好的软件界面：电脑精确控制测量过程，直观的数据和图表界面，操作便利；
●传感器和测量探针位置可方便调整，能和任何品牌的布鲁斯特角显微镜、红外显微镜、荧光显微镜、X射线显微镜联用，观察单分子层的表面性质；
公司实力
Kibron公司是芬兰极具创造力的高科技公司，拥有多名教授和博士的研究开发团队，是LB膜分析仪和高通量表面张力仪的原创性拥有者，亦是表面张力仪微探针技术的技术创始人。
Kibron产品在全世界拥有瑞士诺华制药、德国勃林格殷格翰、瑞士罗氏制药、拜耳公司、日本武田制药（制药行业）、德国爱克发（油墨行业）、美国宝洁、北京宝洁、联合利华、陶氏化学、美国陶氏益农、美国强生、法国欧莱雅（表面活性剂行业）、沙特阿美石油公司、壳牌公司、英国Champion Technologies公司、Chevron（石油行业）、Epson、Lexmark、Seagete、Samsung、NASA、BASF、Johnson&Johnson、Hoffman-La Roche、Bayer-Schering、Takeda、法兰克福大学、利物浦大学、波士顿大学、布朗大学、阿贡国家实验室、卡迪夫大学、卡耐基梅隆大学、中国科学院宁波材料技术与工程研究所等著名用户。
服务承诺
Kibron公司中国技术服务中心对Kibron产品的质量及售后服务承诺如下：
1、提供货物齐全的资料，包括中文和英文的使用说明、安装手册、维修手册、专用工具和相应质检手续证明文件。
2、货物到达用户实验室后，在用户指定的时间进行开箱和安装调试。保证供应的仪器设备完全符合原生产厂商所规定的质量、规格、性能和技术指标，确保该产品为全新未使用过的仪器。
3、负责对具体使用人员进行技术培训，包括使用和保养。
4、维修服务：设备自验收合格之日起，整机（除耗材外）一年内免费保修，保修期内设备质量或安装调试原因引起的全部维修费用（包括更换零配件的费用）均由设备提供方承担。
在保修期内，如果仪表维修时间超过15天，应甲方要求，乙方提供备机或其它能实现用户实验要求和功能的仪器。保修期过后，设备提供方承担仪器设备终生维修的责任。接到故障报告后，24小时内给予答复并提出明确解决方案。如需派人维修，则在1-3个工作日内派工程师到现场解决问题。
