合作客户/
拜耳公司 |
同济大学 |
联合大学 |
美国保洁 |
美国强生 |
瑞士罗氏 |
相关新闻Info
-
> 粉体材料润湿接触角测量方法应用于表面张力仪
> 连接基对3种表面活性剂GSS271、GSS371和GSS471动态表面性能的影响(上)
> 多频超声波技术&人工神经网络构建变压器油界面张力预测模型(一)
> 马来酰蓖麻油酸聚乙二醇酯的表面张力、等物化性能测定(一)
> 压力、温度、碳原子数及分子结构对CO2-正构烷烃界面张力的影响——实验结果与讨论
> 超声协同壳聚糖处理对蛋黄液界面张力的影响
> 全自动表面张力仪无法启动、读数不稳定等常见故障及解决方法
> 利用具有较强的表面张力的羧酸改良氧化铅锌矿球团干粉成型粘合剂
> 表面张力仪在药物研发领域的应用【案例】
> 便携式表面张力仪和气泡压力法表面张力计介绍
推荐新闻Info
-
> 阿洛酮糖可提高塔塔粉溶液的表面张力,打发的蛋清更白泡沫更稳定
> 聚氧乙烯链长度调控非离子Gemini表面活性剂的表面张力、接触角(四)
> 聚氧乙烯链长度调控非离子Gemini表面活性剂的表面张力、接触角(三)
> 聚氧乙烯链长度调控非离子Gemini表面活性剂的表面张力、接触角(二)
> 聚氧乙烯链长度调控非离子Gemini表面活性剂的表面张力、接触角(一)
> 饱和腰果酚聚氧乙烯醚磺酸盐动态界面张力测定【实验步骤及结果】
> 最大拉杆法的基本原理、实验步骤、影响因素及其在测定溶液表面张力中的应用
> 麦芽糖醇脂肪酸酯水溶液合成、反应条件及表面张力测定——结果与分析、结论
> 麦芽糖醇脂肪酸酯水溶液合成、反应条件及表面张力测定——摘要、材料与方法
> 多孔陶瓷的造孔方法|发泡剂掺量对多孔陶瓷材料性能的影响
超微量天平测定粗铋中金、银含量,精密度高、准确度好
来源:中国无机分析化学 浏览 370 次 发布时间:2024-07-04
粗铋是铋精炼过程中的中间产物,粗铋中含有铅、银、金、砷、锑、碲等[1],准确测定粗铋中金、银含量对于指导生产和回收贵金属具有重要意义。高铋物料中金、银测定一般沿用火试金重量法[2-3],主要是控制试料中铋的含量,减少铋对火试金的影响,为了减少合粒中铋的残留,消除铋圈对合粒影响,控制样品中铋含量为0.50 g为宜[4-6],对于粗铋来说,称样量太小,不能准确测定样品中金、银含量。实验证明可以先把铋焙烧氧化,然后用乙酸除去铋氧化物中的铋[7-8],再用火试金重量法测定物料中金、银含量[5]。本方法精密度高,准确度好,可用于粗铋中金、银含量的测定。
1实验部分
1.1仪器与试剂
超微量天平(Kibron SuperG,读数精度0.1μg));,试金炉(SX3-150-15,最高加热温度1 350℃);灰吹炉(SC-15-12,最高加热温度1 200℃)。试金坩埚,材质为耐火黏土,外型高度140 mm,顶部外径95 mm,底部外径50 mm,容积为350 mL左右。镁砂灰皿(105 g,优级):顶部内径40 mm,深12 mm,顶部外径50 mm,底部外径40 mm,高35 mm,镁砂灰皿粉末(镁砂灰皿研磨而成),瓷坩埚30 mL。
无水碳酸钠、硼砂、淀粉,均为工业纯,二氧化硅(分析纯),氧化铅(粉状,主含量大于99.9%,金银杂质低且分布均匀,ωAu<0.001 g/t;ωAg<0.1 g/t);硝酸(优级纯,不含氯离子);乙酸(分析纯),覆盖剂(碳酸钠∶硼砂=2∶1)。实验用水为去离子水。
1.2实验方法
1.2.1铋的焙烧氧化
称取2 g(精确至0.000 1 g)样品,置于铺有5 g镁砂灰皿粉末并压实成凹型的瓷坩埚中,放在灰吹炉中,缓慢升高到900℃,并保持20 min,然后关闭电源打开炉门稍冷,待炉温下降到500℃左右取出瓷坩埚,冷却至室温。
1.2.2乙酸除铋
把冷却至室温的瓷坩埚中物料倒出,粉碎成粒度1~2 mm的粉末,将该粉末和焙烧用过的瓷坩埚置于500 mL烧杯中,加入200 mL乙酸(1+1),置于200℃的电热板上加热,待粘到瓷坩埚上的物料溶解完后,用乙酸(1+1)冲洗瓷坩埚内、外杯壁,取出瓷坩埚。然后继续搅拌溶解,等到绝大部分固体物料溶解完毕后,用中速滤纸过滤,沉淀物用乙酸(1+1)冲洗3遍,连同擦拭烧杯和玻璃棒的滤纸,一同转移至铺有10 g二氧化硅的试金坩埚中,放到试金炉中进行灰化,灰化时,温度由常温逐渐升到500℃,保温1 h。
1.2.3配料熔融
灰化完毕后,将盛有灰化物的黏土坩埚冷至室温;依次加入20 g碳酸钠、7 g硼砂、3.2 g面粉、100 g氧化铅,然后将试料搅拌混合均匀;加入约10 mm厚的覆盖剂。将坩埚放入预先设定800℃的试金炉内将试金炉温度升至900℃,熔融约20 min;将试金炉温度升至1 100℃,熔融共30 min,直至熔融物达到平稳状态,保温10 min;将熔融物倒入铸铁模中,冷却后,熔渣与铅扣分离,将熔渣按顺序放入坩埚中,以备再次回收,保留铅扣去除附着在铅扣上的熔渣,将铅扣锤成立方体,用毛刷清除表面残渣。
1.2.4灰吹
将铅扣放入已在900℃马弗炉内预热30 min的灰皿中,关闭炉门2~5 min,待铅液表面黑色膜脱去后,立即稍开炉门进行灰吹。观察灰吹过程,在氧化过程中始终保持炉内恒定温度及气流量,直到形成贵金属合粒。当合粒出现闪光后,灰吹即告结束。将灰皿移至炉门口,稍冷后取出。
1.2.5分金
充分冷却后,用医用止血钳将主量合粒和补正合粒从灰皿中取出,用冰乙酸(1+3)煮沸洗去表面的杂质并灼烧,用超微量天平称重合粒质量,用小锤和钢砧将合粒锤平。锤平的合粒置于陶瓷坩埚中,再将陶瓷坩埚放在电热板上,加入15~20 mL热的硝酸(1+7),置于低温电热板上,保持近沸,持续约50 min,或至反应停止。将坩埚中剩余的液体倾倒出,加入15~20 mL热的硝酸(1+1),在高温下加热,保持近沸,持续30 min,直至金粒变黄。倾泻法弃去上清液,蒸馏水洗涤金粒及杯壁5次。低温烘干退火后冷却至室温,用超微量天平秤称金粒质量。
1.2.6补正和空白实验
熔融和灰吹后的熔渣和灰皿收集做补正实验,试剂作空白实验。
1.3分析结果的计算
试料中金、银的质量分数按下式计算:
式中:ωAu—金含量,g/t;ωAg—银含量,g/t;m0—样品加权质量,g;m1—金银合粒质量,μg;m2—金粒质量,μg;m3—熔渣和灰皿合粒质量,μg;m4—熔渣和灰皿金质量,μg;m5—空白银质量,μg;m6—空白金质量,μg。
2结果与讨论
2.1铋的干扰实验
铋与金、银和铅有很强的亲和力[9],火试金过程中随金银进入铅扣,灰吹时直到最后才被氧化,一部分进入灰皿,形成黑色的铋圈,造成金、银的损失,一部分残留在合粒中,影响银的结果。分别采用火试金法和乙酸除铋法,准确称取一定量的金属铋和金、银,进行分析实验。

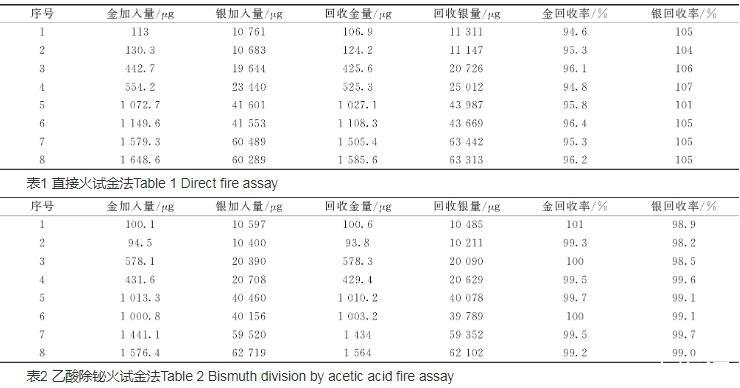

称取2 g精铋,加入As、Sb、Se等基体,加入不同质量梯度的金银,进行操作[10-11],从表1可以得出金回收率94.6%~96.4%,银回收率104%~107%,通过以往文献得知在灰吹快结束时一部分铋残留在合粒中[3],导致银回收率偏高,金随一部分铋渗入灰皿中导致回收率偏低。
表2结果为用乙酸除铋火试金法,再进行如表1的实验,从表2可以看出金加标回收率99.2%~101%,银加标回收率98.2%~99.7%,说明已消除铋的干扰,结果准确可靠。
2.2铋氧化温度的确定

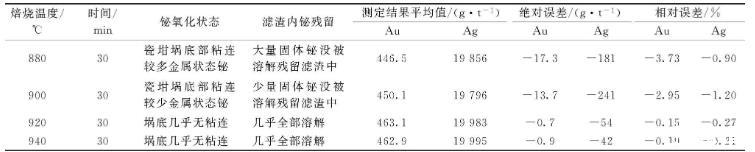

为了配合后面用酸除铋,首先把铋氧化,这样再和酸反应的时候比较容易,用金含量463.8 g/t,银含量20 037 g/t的粗铋进行铋氧化实验,结果见表3。从表3可知920℃铋氧化已经比较完全,全部可以溶于酸,结果稳定性也较好,因此选择920℃。
表3铋氧化温度实验
2.3溶解氧化铋用酸的确定

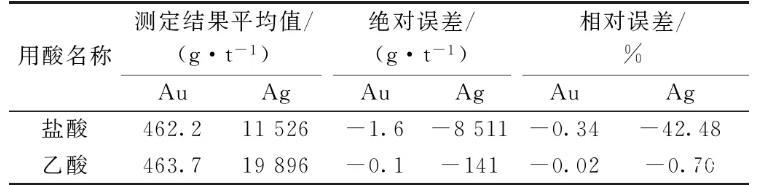

铋氧化过程中,氧化铋进入灰皿粉末吸收,粗铋里面大部分金银留在粉末上方,类似用灰皿灰吹。用硝酸溶解,固体物质很快就溶解了,但金银合粒也被溶解了,所以不能用硝酸溶解。用硫酸溶解,固体物质和硫酸几乎不反应,所以不能使用硫酸。用盐酸和乙酸可以顺利溶解固体物质,但盐酸也溶解金、银。实验样品金含量463.8 g/t,银含量20 037 g/t,得到结果如表4所示,从表4可知使用乙酸溶解除铋结果准确,所以选用乙酸作为溶解除铋用酸。
表4溶解氧化铋用酸选择实验
2.4乙酸用量选择实验

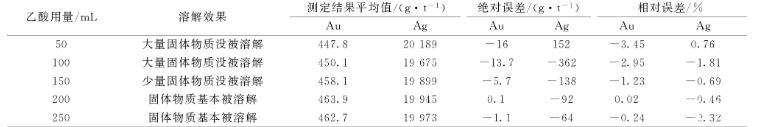

实验样品金含量463.8 g/t,银含量20 037 g/t,进行除铋用酸量的实验,试验用酸为乙酸(1+1),结果见表5,从结果可以看出50、100 mL乙酸用量,大部分固体物质没被溶解,大部分铋没被除去,乙酸用量200 mL时,固体物质基本被溶解,结果较准确,可以满足测定要求。在结果准确的情况下选择用量少的,所以实验选择乙酸用量为200 mL。
表5乙酸用量选择
2.5精密度与准确度实验
称取两份2.0 g(精确至0.000 1 g,金含量463.8 g/t,银含量20 037 g/t)粗铋样品,分别加500、1 000μg金和10 000、20 000μg银,按照实验方法氧化、除铋、火法富集,进行分析,测得金银含量和加标回收率见表6。
表6方法加标回收实验
选取两个粗铋样品,1#和3#样品进行实验,称取2.000 g粗铋样品,按照以上实验方法进行实验,每个样品做了6次平行实验,结果如表7所示,金相对标准偏差(RSD)为0.35%~0.87%,银相对标准偏差(RSD)为0.76%~0.71%。
表7样品分析和精密度实验
3结论
乙酸除铋-火试金重量法测定粗铋中金、银的含量,首先把铋氧化,然后用乙酸溶解过滤除去铋,消除铋的干扰,方法适用于测定各种含量的粗铋样品,此方法操作简便、快速,方法精密度好,准确度高,可满足生产控制和贸易结算的要求,其他高铋类样品也可参照此方法进行金银测定。
