2结果与分析

2.1β-乳球蛋白纳米纤维形成动力学

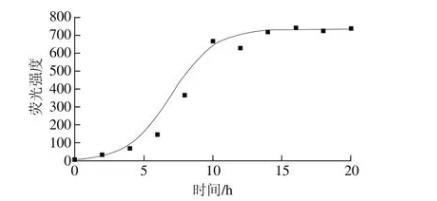

图1加热不同时间的β-乳球蛋白纳米纤维的ThT荧光强度

ThT荧光染色法是检测蛋白质纤维化的典型方法。ThT通过与蛋白质纤维中β-折叠结构的特异性结合而具有特定的荧光行为。该方法可以检测β-折叠结构的变化从而获得纤维化程度的信息，即形成的蛋白质纤维的数量。ThT荧光强度越强，意味着形成的蛋白质纤维越多。从图1可以看出，荧光强度随着加热时间延长逐渐增加。在热处理的前4 h内荧光强度的增加较为缓慢，随后则快速增加。大约10 h后，曲线出现平台区，荧光强度值保持相对稳定，意味着蛋白质纤维化转变已经完成。本实验观察到的现象与其他蛋白质相关现象类似。

2.2β-乳球蛋白纤维聚集体形成过程中的形貌变化

如图2所示，在开始阶段（图2A），β-乳球蛋白呈现出均匀球状，粒径约为30～40 nm，分散良好。加热0.5 h后（图2B）可观察到球状蛋白粒径开始减小，而分布更加密集，可能由于蛋白质的水解导致。直到加热2 h后（图2D），开始出现明显的蛋白质纳米纤维，但纤维数量较少。进一步加热会导致纤维数量增加，直径变粗（图2E、F）。Mezzenga等研究了纤维的形成机理及过程，发现蛋白质分子在反应初始阶段发生水解，然后部分以β-折叠结构为主的片段在静电排斥力和疏水相互作用的平衡下进行有序聚集，即自组装作用，形成纤维状聚集物。一旦纤维开始形成，其生长的进程快且双向进行，最后形成具有长直结构的蛋白质纤维。从图2可以得出，在蛋白质纤维化转变的不同阶段，其产物的组成、形貌是不同的，意味着其界面性质的差异。

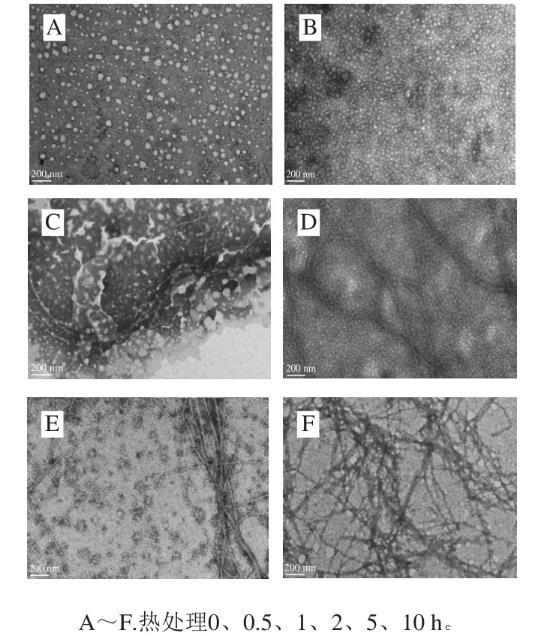

图2加热不同时间形成的β-乳球蛋白纳米纤维的透射电子显微镜图

2.3纤维化过程中β-乳球蛋白界面性质的变化

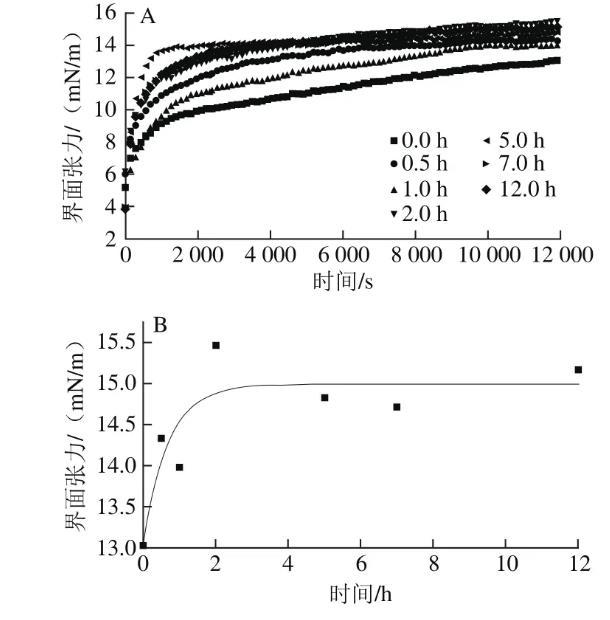

图3纤维化过程中β-乳球蛋白在油水界面的吸附动力学过程（A）及其饱和界面张力（B）的变化

乳液的形成及稳定性决定于界面物质的吸附行为和界面膜的黏弹模量。采用悬滴法对β-乳球蛋白纤维化转变过程中不同阶段产物的界面吸附动力学过程和界面膜的黏弹模量进行研究。图3A为各阶段产物在油-水界面的界面张力随时间的变化。可以观察到，所有样品的界面张力随吸附时间逐渐上升，意味着不同阶段产物均具有界面吸附行为。一段时间后界面张力上升速度趋于平缓，表明物质在界面上的吸附逐渐达到饱和。从图3B可以发现，纤维化转变不同阶段的产物，其平衡界面张力存在区别。在开始阶段，饱和界面张力随蛋白加热时间的延长而升高，当加热时间超过2 h后，饱和界面张力的变化不再明显。综合上述分析可以看出，在热处理的初始阶段，蛋白质发生了水解，这一现象使得蛋白质分子质量变小，而扩散速度增加，因而相对未水解的蛋白能达到更高的饱和界面张力。尽管过度水解会导致蛋白质界面活性的破坏，但后期随着纳米纤维的形成，混合体系的整体界面活性仍然能保持较高水平。

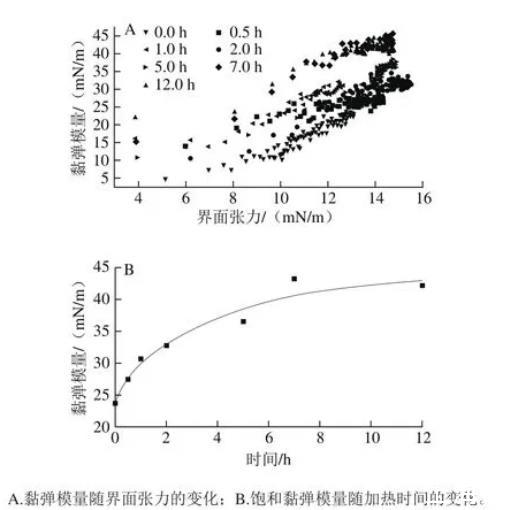

图4纤维化过程中β-乳球蛋白在油/水界面的扩张流变学特性

如图4A所示，随着蛋白不断吸附到油-水界面上（界面张力的增加），样品的黏弹模量也不断增加，说明不同纤维化阶段的产物在油/水界面存在明显相互作用，使得界面层具有较强的黏弹性。同时随着纤维化转变的进行（加热时间的延长），其界面黏弹模量逐渐升高，说明纤维化转变有利于界面吸附层的黏弹性的提高。如图4B所示，随着纤维化转变的进行，其饱和模量不断升高，但在不同阶段，其变化幅度不同。即在纤维化的初始阶段上升较快，而后期则上升不明显，这表示纤维化转变的完成，体系中纤维的数量增加不再明显，体系的界面黏弹模量的变化趋于平缓。蛋白质纳米纤维属于形状各向异性材料，其在油/水界面上的相互作用不同于一般的球形颗粒或柔性高分子，具有更强的相互作用，因而能产生更高的界面黏弹性。食品油/水界面或气/水界面的稳定依赖于界面膜的强度，即黏弹模量。目前食品行业大多数采用的吐温、蔗糖酯等小分子表面活性剂所形成的界面膜通常较弱，在食品储藏过程中容易使界面失稳，从而导致食品结构的破坏（如奶油的乳析、植脂末的渗油等）。蛋白质纤维聚集体所表现出的高界面强度则有助于上述问题的解决。

2.4纤维化过程对β-乳球蛋白乳化性的影响

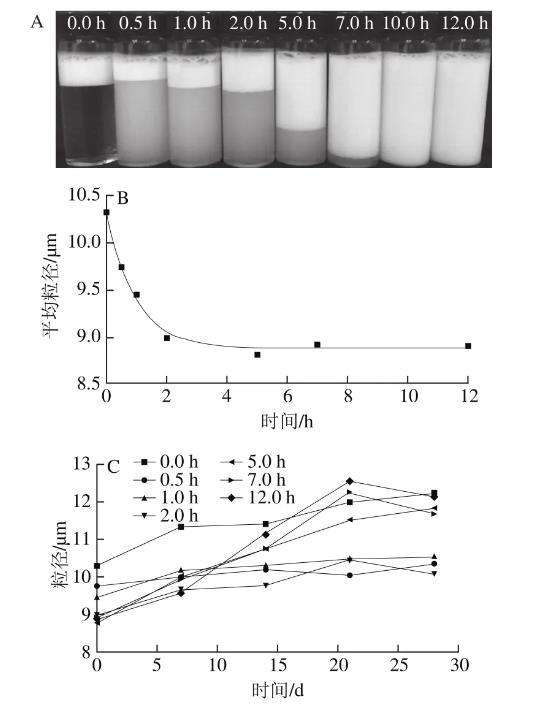

图5纤维化转变过程中β-乳球蛋白纳米纤维稳定的乳液外观（A）、平均粒径（B）和常温贮藏时粒径（C）的变化

从图5A可以看出，纤维化的各个阶段的产物均能形成较为稳定的油/水乳液，并且随着纤维化程度提高，乳液中乳化层的厚度增加，意味着纤维化产物的乳化能力的提高。通过乳液的平均粒径（图5B）可以看出，乳液的粒径随着纤维化程度的提高而逐渐减小，直至纤维化转变2 h后，其产物形成的乳液粒径趋于稳定，说明其乳化能力的变化不再明显，与图5A图现象一致。如图5C所示，随着储藏时间的延长，乳液的粒径均有所上升，这是由于乳液在储藏过程中乳滴之间发生了一定程度的絮凝或聚集。絮凝主要由于乳滴之间的静电排斥力所致，而聚集则由于乳滴表面的界面强度不足所致。比较不同样品在30 d储藏过程中的粒径变化发现，未转化的蛋白乳液平均粒径增加了1.907μm，而纤维化0.5～12 h的蛋白，其乳液的平均粒径分别增加了0.63μm（0.5 h），1.08μm（1 h），1.09μm（2 h），3.00μm（5 h），2.80μm（7 h）和3.20μm（12 h）。由此可见，纤维化0.5 h的乳液相对最为稳定，未经纤维化转变或过长时间的纤维化转变均不利于乳液的稳定性。纤维化转变后，柔性蛋白分子转变为具有一定刚性的纤维聚集体，该聚集体相对于蛋白分子具有更高的界面吸附能，从而提高了乳液的稳定性。而长时间的纤维化所导致的乳液稳定性下降，可能由于连续相中的纤维产生的耗散性絮凝所导致。在实际应用中，乳化能力和乳化稳定性需要同时考虑。较高的乳化能力有助于形成粒径较小的乳滴，而乳化稳定性有助于乳液保持长期的稳定性。综合比较，纤维化2 h的蛋白质较适宜于在食品乳化中的应用。

3结论

本实验对β-乳球蛋白在纤维化转变不同阶段的产物进行了表征，并对其界面及乳化行为进行了分析研究。在纤维化转变初期，蛋白质发生水解，2 h后开始形成少量纤维。随时间延长纤维数量则开始增加，直径变粗。通过对界面吸附行为和界面流变性分析可知，β-乳球蛋白的纤维化转变可有效提高其界面活性，且增强了界面上蛋白分子间的相互作用。通过乳化实验，发现随着纤维化转变过程的延长，其产物的乳化能力逐渐提高，但乳化稳定性在开始阶段有所提高，后期逐渐下降。综合比较，纤维化2 h的产物最适宜用于食品的乳化。
